五金刀剪长期暴露在空气中和恶劣的生产环境中，难免会出现失效的情况，若直接进行报 废处理，将大大增加购买的成本。五金刀剪行业量大面广，目前五金刀剪失效主要原因在刃口磨损、崩刃、腐 蚀等问题。

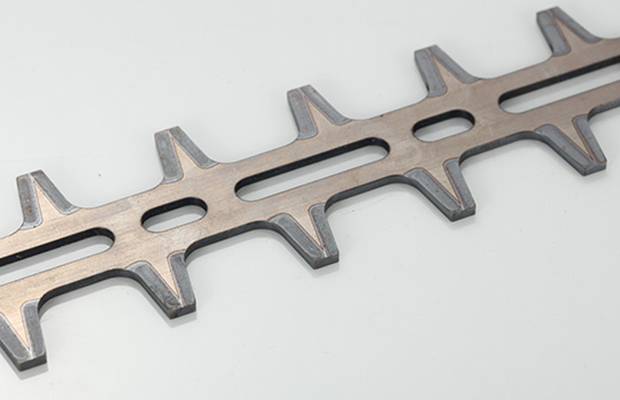

常规的绿篱机刀片为了确保使用过程中不崩口，硬度只有45-48HRC，刃口在使用时磨损十分严重，需要定期磨刀。采用激光淬火方式能精确控制淬火层深，同时由于冷速快，淬火层是细针马氏体组织，在具有较高的硬度同时具有极好的韧性，硬度在780-830HV1时剪切细铁丝没有出现崩口。 |
|

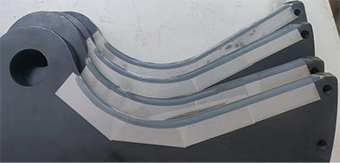

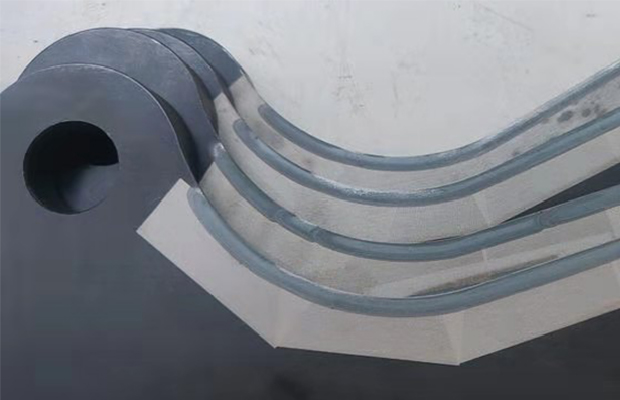

淬火硬度高、淬火深度大、局部淬火变形量小。 |
|

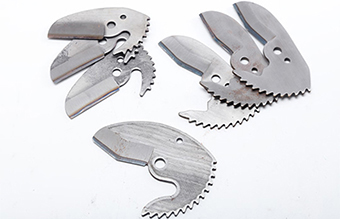

刀口局部淬火，淬火宽度约为3mm，硬度高，耐磨性好。 |
|

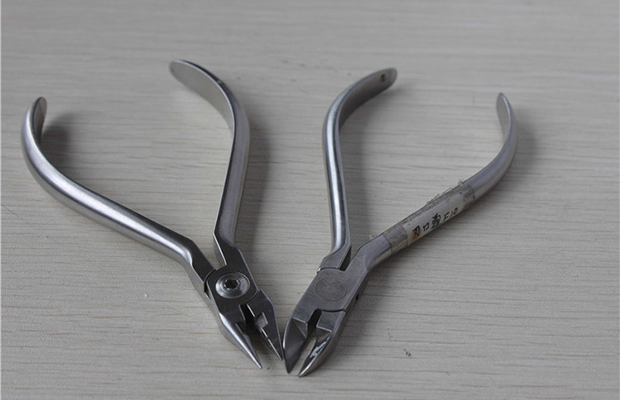

采用激光熔覆低碳马氏体不锈钢的医用口腔畸正钳的刀口硬度可以达到HRC62-64，具有高硬度兼具韧性与耐蚀性能，使得医用钳的使用寿命与性能大幅提升。 |
|

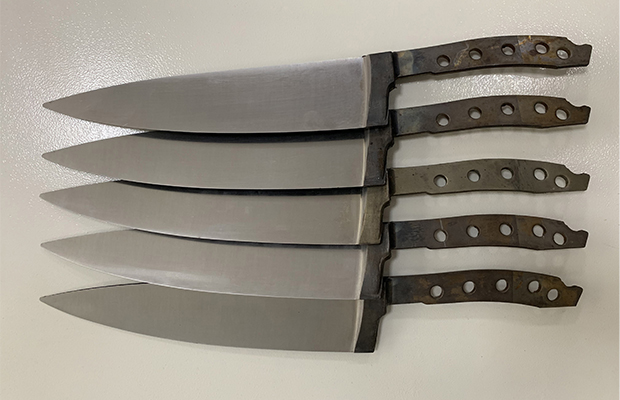

硬度达到65-68HRC，耐磨性能提高到原来的3倍，大大增长了使用寿命。 |
|
浙ICP备15009920号 技术支持：捷点科技
